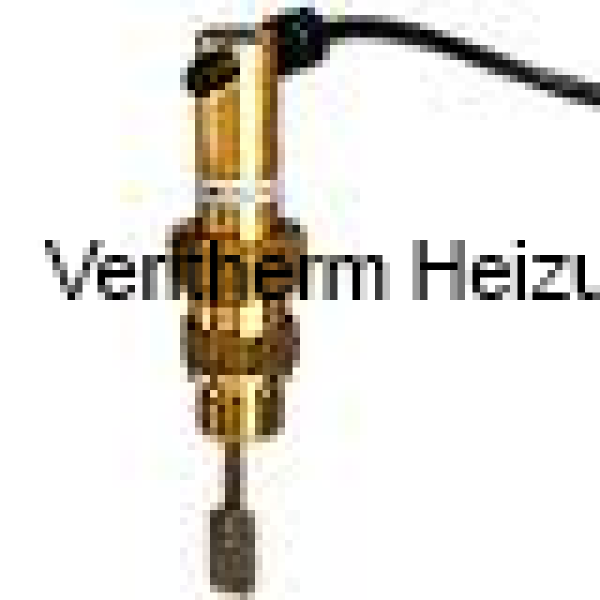

Veritherm Strömungswächter (Flußwächter)

Veritherm 4-Wege Ersatzmischer DN 25 x DN 40 Außengewinde

Die 3- und 4-Wege Kompakt-Mischer sind für kleine und mittlere Warmwasser-Zentralheizungsanlagen geeignet. Sie können für Hand- und Motorsteuerung eingesetzt werden. Mit dem Stellmotor SM 4 versehen,bilden sie eine kompakte Einheit.
Mischergehäuse, Deckel, Schaltwelle und Küken sind aus Messing hergestellt. Speziell profilierte Austrittsöffnungen ermöglichen eine lineare Temperaturcharakteristik. Die Wellenabdichtung erfolgt durch zwei EPDM O-Ringe.

Beim 4-Wege-Mischer ist die Vorlaufseite wechselbar, zum Aufbau auf Verteiler können die Mischer um 45° gedreht eingebaut werden. Auslieferzustand ist Kesselvorlauf von links.
Der 3-Wege-Mischer ist für geraden Durchgang einsetzbar. Der Rücklaufanschluss kann rechts oder links erfolgen.
Auslieferzustand ist Rücklauf links.

Maße:1“ Innengewinde, 1 1/2“ Außengewinde

Austauschmischer für Veritherm Kessel mit 4-Wege Mischer VCA 41. Den passenden Motor finden Sie hier.

bestehend aus:

• für externe (2 Pumpen) oder interne (1 Pumpe) Speicherbeladung
• 4 Wege H-Mischer mit Stellmotor SR 5
• Sicherheitsgruppe mit Manometer, Schnellentlüfter und Sicherheitsventil
• Kesselkreispumpe Alpha 2L
• Tauchhülse für STB 110°
• komplett Isolation
• div. Klein- und Verbindungsteile zur Anbindung an die Kesselanschlüsse
• ohne Flußwächter

komplett anschlußfertig.
Passt an alle Baujahre, allerdings müssen ggfs. Systemvorlauf -und rücklauf angepasst werden, sowie die Speicherladeanschlüsse.

Bedeutung der Varianten:

• mit Pumpe und Warmwasser >>>> mit Kesselkreispumpe und VL Wamwasser T-Stück. Der RL wird am Kreuz T-Stück angeschlossen.
• ohne Pumpe und Wamwasser >>>>>ohne Kesselkreispumpe und ohne VL Wamwasser T-Stück. Der RL wird per Kappe am Kreuz T-Stück verschlossen.
• ohne Pumpe mit Warmwasser >>>>>ohne Kesselkreispumpe, aber mit VL Wamwasser T-Stück. Der RL wird am Kreuz T-Stück angeschlossen.
• mit Pumpe und WW Umschaltventil >>>> mit Kesselkreispumpe und Wamwasser - Umschaltventil, sowie Stellmotor. Es wird die Kesselkreispumpe zur Warmwasserladung genutzt ( nur noch eine Pumpe). Der RL wird am Kreuz T-Stück angeschlossen.




• pro Füllung der Neutralisationsbox brauchen Sie ca. 4-4,5kg Granulat

VERITHERM Kesselkreispumpe Moojo Power 4-25 !!!!!!

Hocheffiziente Umwälzpumpe inklusive Wärmedämmschale für Heizungs- und Solaranlagen. Pumpengehäuse kataphoresebeschichtet (KTL). 4 Konstantkennlinien, 4 Proportionalkennlinien, Minimalbetriebsstufe, Entlüftungsprogramm, Tastensperre. Spannung 230 V 50 Hz. Kein externer Motorschutz erforderlich. Schutzart IP 42.

• auswählbar: 4 Kennlinien nach dem Proportionaldruckverfahren und 3 mit Konstantdrehzahlkennlinie
• bis zu 80% Enerieeinsparung sind möglich
• zuschaltbare Nachtabsenkung
• LED-Display zeigt die aktuelle Leistungsaufnahme, gewählte Kennlinie und die Nachtabsenkung.
• Motor mit Permanentmagnetrotor (blockierstromfrei) Technische Daten:
• Baulänge: 180 mm
• Nenndruck: PN10
• Spannung: 230 V, 50 Hz / IP42
• inkl. fest angeschlossenem Kabel (1 m)
• kein externer Motorschutz erforderlich
• Medientemperatur: +5°C...+95°C


Lieferung ohne Verschraubungen!

Abb.ähnlich

Brennerflanschdichtung 100mm

• mit 4 Langlöchern
• Brennerflanschdichtung Ø 100mm 170 x 170 mm
• Blautherm DUO mit 100mm Flammenrohr
• für LG 120 und LG 100 V

Abb.ähnlich
