emaillierter Stahlspeicher liegend

Warmwasserspeicher TS 150l liegend

tiefliegender Speicher Warmwassererwärmer liegend
mit Anschlüssen 180 Grad zum Flansch
aus Stahlblech nach DIN 4753
als Kesselunterbauspeicher
eingeschweißter Glattrohr-Wärmetauscher
Korrosionsgeschützt durch Emaillierung von Speicher und Wärmetauscher
zusätzlich eingebaute Magnesiumschutzanode mit stirnseitigem Reinigungsflansch
Blech-Isoliermaterial farbig beschichtet
PU-Isolierung 90 mm stark mit Zeigerthermometer und eingeschweißter Tauchhülse für Brauchwassertemperaturfühler ohne
Brauchwassertemperaturregler

Nenninhalt: 150 l - 200l
Wärmetauscher Heizfläche: 1 qm
Wärmetauscher-Druckverlust bei 3 cbm:
58 mbar
Leistungsangaben (10/80/45 Grad)
Leistungskennzahl (DIN 4708): 2,0 NL
Betriebsüberdruck Brauchwasser: 10 bar
Betriebsüberdruck Heizwasser: 10 bar
Betriebstemperatur Brauchwasser: 95 Grad
Betriebstemperatur Heizwasser: 110 Grad
Belastbarkeit auf dem Speicher: 300 kg
Speicherbreite mit Isolierung:
600 mm
Speicherhöhe mit Isolierung: 575 mm
Speichertiefe mit Isolierung: 1030 mm
Kalt-, Warmwasser: DN 25 Außengewinde
Zirkulation: DN 25 Außengewinde
Vor- und Rücklauf: DN 25 Außengewinde

Maße TS 200:
Länge: 1295mm
Breite: 600mm
Höhe: 575mm

Der Warmwasserspeicher passt super zum Veritherm Kessel als untenliegender Speicher.
Natürlich können Sie auch andere Hersteller, wie Viessamnn, Buderus, Giersch, Buderus, Vaillant, Viessmann, Herrmann, Wolf, Abic, Abaco mit dem Speicher kombinieren.

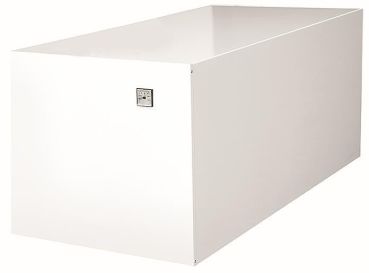

Abb.ähnlich

Warmwasserspeicher TSH 150l liegend

tTrinkwasserspeicher TSH 150
- Tiefspeicher aus Stahl S235JR+N mit Glattrohrwärmetauscher
- Druckfestigkeit 10 bar
- belastbar bis 280 kg im Bereich der Belastungsfläche
- innen Emaillierung nach DIN 4753 Teil 3, außen grundiert
- Magnesiumschutzanode M8 zur Vervollständigung des kathodischen Korrosionsschutzes nach DIN 4753 Teil 6
- inkl. Tauchhülse, verstellbaren Füßen und Kapillarthermometer
- Revisionsöffnung 180 x 110 x LK 150
- alle Außengewinde im Gewinde dichtend
- PU-Hartschaumisolierung (fest eingeschäumt)
- Mantel aus farbbeschichtetem Stahlblech

Inhalt: 150 Liter
ERP-Klasse: C
Höhe x Breite x Länge mit Isolierung: 570 x 610 x 965 mm
Heizfläche: 0,76 m2
Wasserinhalt WT: 5,0 Liter
Volumenstrom WT: 1,0 m3/h
Druckverlust WT: 80 mbar
NL – Zahl nach DIN 4708: 2
Dauerleistung nach DIN 4708 / Leistung: 610 l/h / 24,8 kW
max. Temp. / max. Druck TW: 95 / 10 °C / bar
max. Temp. / max. Druck HZG: 110 / 16 °C / bar
Kaltwasser-/Warmwasseranschluss AG: R 3/4 Zoll
Wärmetauscheranschluss alle AG: R 3/4 Zoll
Fühler-/Regleranschlüsse:
Fühlerhülse Di 7,5 mm


Warmwasserspeicher TSH 200 liegend

Inhalt: 200 Liter
ERP-Klasse: C
Höhe x Breite x Länge mit Isolierung: 660 x 700 x 990 mm
Heizfläche: 0,90 m2
Wasserinhalt WT: 5,7 Liter
Volumenstrom WT: 1,1 m3/h
Druckverlust WT: 90 mbar
NL – Zahl nach DIN 4708: 2,3
Dauerleistung nach DIN 4708 / Leistung: 640 l/h / 26,0 kW
max. Temp. / max. Druck TW: 95 / 10 °C / bar
max. Temp. / max. Druck HZG: 110 / 16 °C / bar
Kaltwasser-/Warmwasseranschluss AG: R 3/4 Zoll
Zirkulationsanschluss AG: R 3/4 Zoll
Wärmetauscheranschluss alle AG: R 3/4 Zoll
Fühler-/Regleranschlüsse: Fühlerhülse Di 7,5 mm

Der Warmwasserspeicher passt super zum Veritherm Kessel als untenliegender Speicher.
Natürlich können Sie auch andere Hersteller, wie Viessamnn, Buderus, Giersch, Buderus, Vaillant, Viessmann, Herrmann, Wolf, Abic, Abaco mit dem Speicher kombinieren.

Abb.ähnlich
