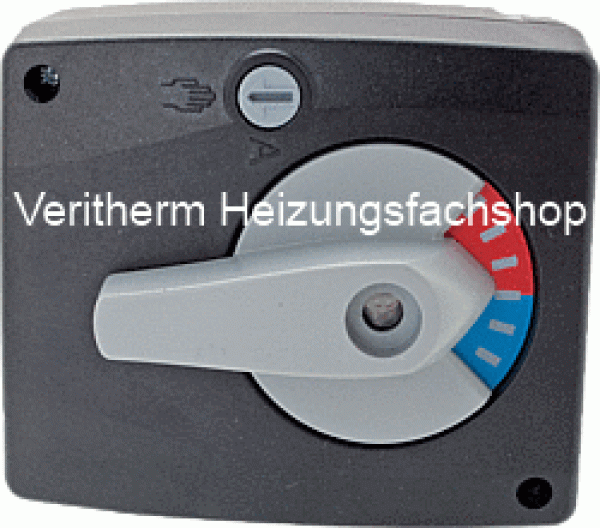

Mischerstellmotor LK 950

Mischerstellmotor LK 950 für H-Mischer

Kompakter Stellmotor, vielseitig einsetzbar für Mischer DN15 bis DN25. Auch in isolierten Heizkreissets einsetzbar, da er aufgrund seiner kompakten und kleinen Bauform in die meisten Ausschnitte von Armaturen-Isolierungen passt.
Problemlos austauschbar mit ESBE Serie 60 oder baugleichen Antrieben. Geeignet für die Ansteuerung durch handelsübliche Regelungen mit 3-Punkt-Ausgang.
Einfache Direktmontage mit nur einer Schraube. Der mitgelieferte Stehbolzen dient als Verdrehsicherung. Die Montagelage kann in 90°-Schritten beliebig gewählt werden.
Handbetrieb für Spül- und Inbetriebnahmearbeiten oder bei Störungen des Regelsystems möglich. Der Antrieb kann mittels Drehknopf am Gehäuse auf Handbetrieb gestellt werden. Dabei wird das Getriebe ausgerastet und der Mischerhahn kann durch Drehen des Handgriffs in jede beliebige Stellung gebracht werden.

Technische Daten:

Drehmoment: 5 Nm
Laufzeit: 140 s
Drehwinkel: 90°
Drehrichtung: wählbar an Klemmen
Stellungsanzeige: umkehrbares Anzeigeschild
Nennspannung: 230 V, 50 Hz / IP40
Leistung: 2,5 W
Anschlusskabel: 3x 0,75 mm², Länge 1,5 m
Schutzklasse: ll schutzisoliert

• mit Anbausatz MS-NRE
Anbausatz passend für ESBE, Progress, TERMOMIX, PAW (bis Bj. 2010)

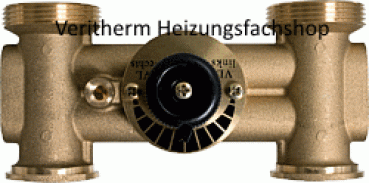

Passend für die neue Veritherm Kesselverrohrung mit H-Mischer. Den richtigen Mischer finden Sie hier.

Abb.ähnlich
